Che cosa sono le XRC® Catene con Attacchi?
Le XRC® Catene con Attacchi sono catene a rulli Chiaravalli Group configurate per il trasporto leggero e il posizionamento di prodotti. Gli attacchi consentono di fissare barre, palette, ganci e supporti dedicati alla catena, integrandola nel sistema di movimentazione della macchina. La gamma comprende attacchi curvi a 90°, attacchi diritti e perni sporgenti.

Quali caratteristiche tecniche qualificano le XRC® Catene con Attacchi?
Le XRC® Catene con Attacchi utilizzano una base catena XRC® con prelubrificazione industriale automatizzata con oli Fuchs®, pretensionamento e controllo per lotto di piastre e perni. Le tolleranze ristrette contribuiscono alla regolarità del passo e dell’ingranamento con i pignoni. Il pretensionamento riduce l’allungamento iniziale di assestamento.

Qual è la differenza tra attacchi curvi, attacchi diritti e perni sporgenti?

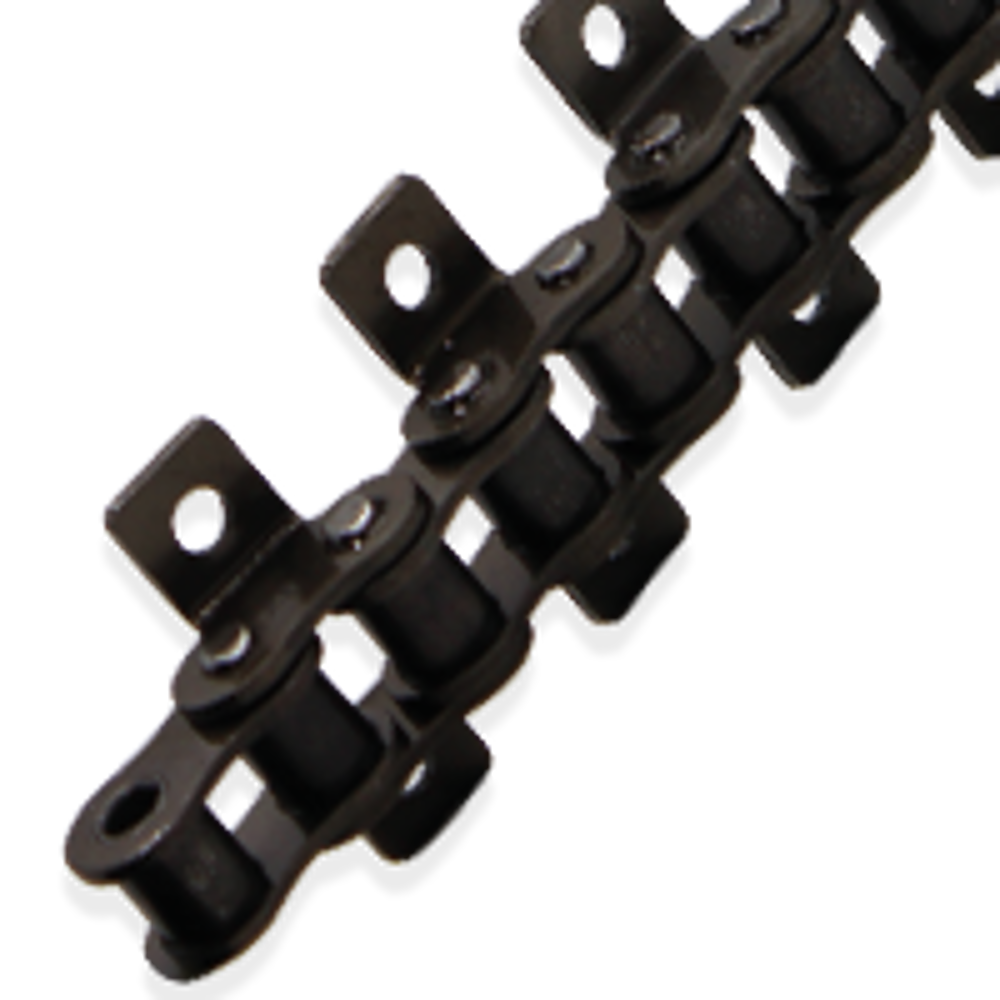

Gli attacchi curvi a 90°, delle famiglie A e K, offrono una superficie di fissaggio piegata rispetto alla piastra della catena. Gli attacchi diritti, delle famiglie M e M35, estendono la piastra per consentire il collegamento di componenti dedicati. I perni sporgenti, della famiglia D, forniscono punti di collegamento mediante il prolungamento dei perni della catena. La scelta dipende dalla geometria dell’elemento da movimentare e dal sistema di fissaggio previsto.

Quali dimensioni sono disponibili per le catene con attacchi curvi A e K?
Le XRC® Catene con Attacchi curvi A e K sono disponibili nella gamma standard su catene simplex da 06B-1 a 16B-1. Gli attacchi sono piegati a 90° e le loro dimensioni fanno riferimento alla norma DIN 8187. La fornitura standard è in rotoli da 5 metri; ulteriori dimensioni sono disponibili su richiesta.

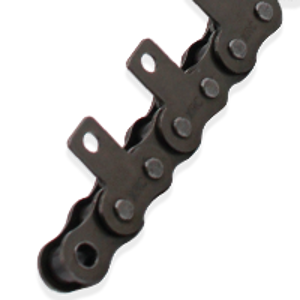

Quali dimensioni sono disponibili per le catene con attacchi diritti M e M35?
Le XRC® Catene con Attacchi diritti M e M35 sono disponibili nella gamma standard su catene simplex da 08B-1 a 12B-1, in rotoli da 5 metri. Le dimensioni degli attacchi M fanno riferimento al catalogo Chiaravalli, mentre quelle degli attacchi M35 fanno riferimento alla norma DIN 8187. Per scegliere il componente occorre verificare il disegno dimensionale della specifica variante.

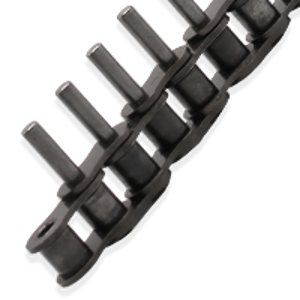

Che cosa sono le XRC® Catene con Attacchi a perni sporgenti D?
Le versioni a perni sporgenti D utilizzano perni prolungati per consentire il collegamento di componenti dedicati alla movimentazione. La configurazione standard è 08B-1 D1-01, con perni sporgenti a ogni passo, fornita in rotoli da 5 metri. Le dimensioni dei perni sono riportate nel catalogo Chiaravalli; ulteriori dimensioni della catena sono disponibili su richiesta.

Quali spaziature degli attacchi sono disponibili?
La gamma standard prevede attacchi a ogni passo oppure ogni due passi, secondo la variante:

Attacchi curvi: K1-01 e A1-01 a ogni passo; K1-02, K2-02, A1-02 e A2-02 ogni due passi.
Attacchi diritti: M1-01 e M35-01 a ogni passo; M1-02, M2-02, M35-02 e M35/2-02 ogni due passi.
Perni sporgenti: D1-01 a ogni passo.
La spaziatura indica la distanza tra gli attacchi lungo la catena ed è distinta dal passo della catena di base.

Come si seleziona una catena con attacchi per un’applicazione?
Per selezionare una XRC® Catena con Attacchi occorre definire tipo e dimensione della catena, geometria degli attacchi, spaziatura e materiale. La verifica applicativa deve inoltre considerare carico, velocità, disposizione dei supporti, condizioni ambientali e modalità di fissaggio degli elementi trasportati. I valori ammissibili devono essere verificati nella documentazione tecnica della configurazione scelta.

Il riferimento alla norma DIN 8187 vale per tutti gli attacchi?
Il riferimento dimensionale varia in funzione della famiglia. Nella gamma XRC®, gli attacchi curvi A/K e gli attacchi diritti M35 fanno riferimento alla norma DIN 8187. Per gli attacchi diritti M e i perni sporgenti D occorre consultare le dimensioni riportate nel catalogo Chiaravalli. È quindi necessario verificare il disegno della specifica variante prima di definirne l’intercambiabilità.

Sono disponibili versioni inox, nichelate o tagliate a misura?
Per le XRC® Catene con Attacchi sono disponibili su richiesta versioni in acciaio inox AISI 304 e nichelate, oltre a ulteriori dimensioni rispetto alla gamma standard. È inoltre disponibile il servizio di taglio a misura delle catene con attacchi standard. Materiale, configurazione e disponibilità devono essere confermati in fase di richiesta.

Le XRC® Catene con Attacchi possono essere utilizzate nelle macchine per l’industria alimentare?
Le macchine per l’industria alimentare rientrano tra le applicazioni previste, insieme a packaging e intralogistica. La scelta deve considerare ambiente, lavaggi, lubrificazione e requisiti della macchina. La disponibilità di una versione inox AISI 304 non costituisce, da sola, una dichiarazione di idoneità al contatto diretto con alimenti.

Dove trovare le dimensioni e richiedere supporto tecnico?
La documentazione è disponibile sul sito Chiaravalli nella sezione Download → Cataloghi → Appendice tecnica catene. Per una verifica tecnica, indicare dimensione della catena, codice dell’attacco, spaziatura, materiale e lunghezza richiesta, insieme alle condizioni di impiego.

Consulta la documentazione delle XRC® Catene con Attacchi e contatta il team Chiaravalli per verificare la configurazione adatta alla tua macchina.
