Chiaravalli Group amplia la gamma con le XRC® Catene con Attacchi, destinate al trasporto leggero e al posizionamento nei macchinari. Attacchi curvi a 90°, attacchi dritti e perni sporgenti permettono di integrare barre, palette, ganci e supporti dedicati, collegando la catena alle esigenze della movimentazione.
Per chi progetta o seleziona un sistema di trasporto, il punto di partenza è l’interfaccia tra la catena e il componente da movimentare. Geometria dell’attacco, distanza tra i fissaggi e materiale devono essere descritti insieme alla misura della catena. La nuova gamma offre configurazioni definite e opzioni su richiesta per impostare questa scelta.
Una catena impiegata nella trasmissione trasferisce il moto. L’aggiunta di attacchi consente di fissare componenti dedicati alla movimentazione, creando il collegamento con barre, palette, ganci o supporti. L’obiettivo della gamma è contribuire a sistemi di movimentazione sincronizzata e continua.
Le applicazioni indicate comprendono packaging, intralogistica e industria alimentare. Si tratta di ambiti nei quali il componente deve essere selezionato in funzione del macchinario: citare un settore non sostituisce la verifica delle condizioni di lavoro o delle caratteristiche richieste.

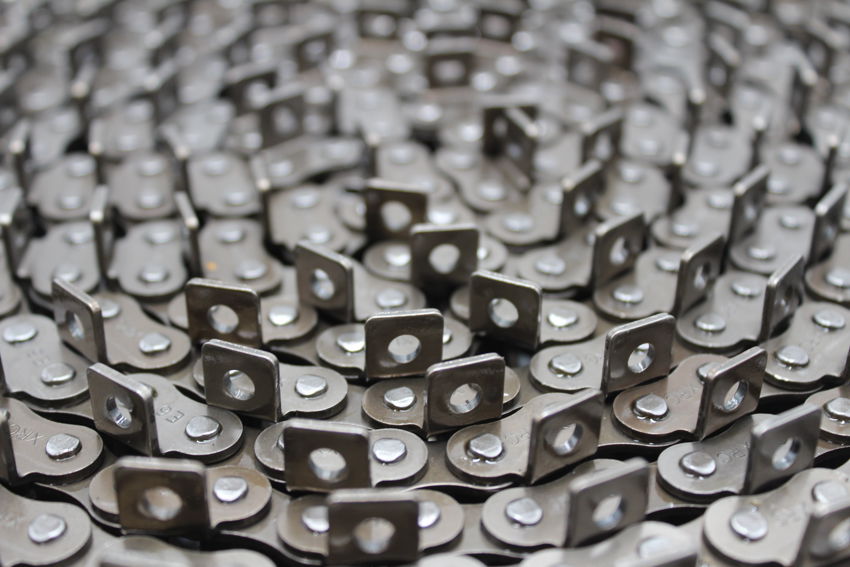

Le versioni con attacchi curvi a 90° A e K sono presentate su catena semplice dalla 06B-1 alla 16B-1. Le dimensioni degli attacchi seguono la DIN 8187. Le configurazioni includono attacchi a ogni passo e ogni due passi, secondo la variante scelta.
Per gli attacchi dritti, la gamma M e M35 va dalla 08B-1 alla 12B-1. Il riferimento dimensionale cambia: gli attacchi M seguono il catalogo Chiaravalli, mentre gli M35 seguono la DIN 8187. Questa distinzione va mantenuta quando si confronta una soluzione esistente o si prepara una nuova richiesta.
La gamma comprende anche la configurazione D1-01, con perni sporgenti a ogni passo, proposta nella misura 08B-1. Le dimensioni dei perni sono riportate nel catalogo Chiaravalli; altre misure possono essere richieste. I perni sporgenti costituiscono una configurazione distinta rispetto agli attacchi sulle piastre e vanno identificati chiaramente nella specifica.
Per selezionare le XRC® Catene con Attacchi, occorrono quattro informazioni: tipo e misura della catena, tipologia di attacco, distanza tra gli attacchi e materiale. Questi dati rendono confrontabili le alternative e permettono di verificare la corrispondenza con le configurazioni a catalogo.
Un esempio di richiesta può indicare una catena 08B-1, attacco A1, distanza di due passi e materiale standard, aggiungendo la lunghezza necessaria. L’esempio è una descrizione tecnica, non un codice d’ordine: la referenza effettiva deve essere verificata nel catalogo o su B2B Next. Un disegno può chiarire l’orientamento e il collegamento con i componenti dell’applicazione.
Fornitura standard e opzioni su richiesta
Il formato indicato per la gamma è il rotolo da 5 m. Per le catene con attacchi standard è disponibile il taglio a misura, da richiedere indicando la lunghezza desiderata. Le versioni in acciaio inox AISI 304 e nichelate sono disponibili su richiesta, così come le altre misure non comprese nel range presentato.
Le configurazioni standard a stock prevedono attacchi a ogni passo o ogni due passi, secondo le varianti a catalogo. Non è quindi corretto estendere la disponibilità immediata a qualunque combinazione di dimensioni, materiali o distanze. La verifica del singolo articolo consente di definire disponibilità e condizioni di fornitura.
La gamma utilizza la catena standard XRC®. La presentazione di prodotto richiama la prelubrificazione industriale automatica con oli Fuchs®, il pretensionamento e il controllo di piastre e perni su ogni lotto. Questi processi riguardano rispettivamente attrito e corrosione iniziale, allungamento durante il rodaggio e costanza del passo.
Nelle applicazioni alimentari, la selezione deve comprendere una valutazione specifica di materiali, lubrificanti e condizioni operative. La disponibilità di una versione inox, da sola, non definisce l’idoneità a ogni impiego alimentare.
Come approfondire e ordinare
Le XRC® Catene con Attacchi sono disponibili su B2B Next dal 1° ottobre 2026 nella sezione dedicata alle catene XRC®. La scheda tecnica si trova nel sito Chiaravalli Group, nel percorso Download → Cataloghi → Appendice tecnica catene.
Consulta la gamma, prepara i quattro dati di selezione e condividi la tua applicazione con il team Chiaravalli. Il confronto tecnico permette di passare dall’esigenza di movimentazione a una richiesta definita.
